Помощь по GAL-ANA



Инструменты > LC согласование

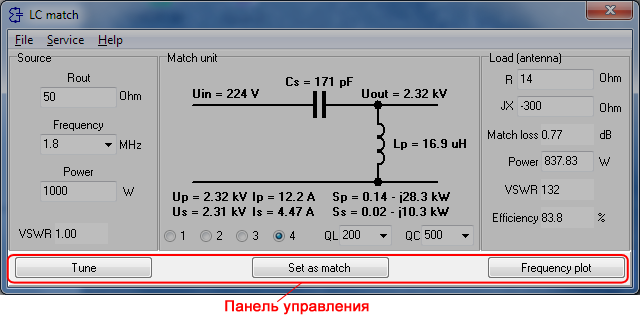

          Окно рассчитывает LC согласование. Cостоит из пяти основных частей:

• Верхнее главное меню (Главное меню).
• Область источника (Источник).
• Область LC согласования (Согласующее устройство).
• Область нагрузки (Нагрузка).
• Панель управления (Панель управления).



• File - общие команды.
  • Save – сохранить схему и результаты расчета в файл.
  • Print – печать схемы и результатов расчета.
  • Exit – закрыть окно.
• Service – сервис.
  • Calculator – вызов окна системного калькулятора.
• Help - помощь.



Область, в которой отображаются параметры источника.

• Ro – сопротивление, на которое осуществляется согласование.
• Frequency   – частота согласования.
• Power – мощность источника.
• VSWR – КСВ после согласования.



Область, в которой отображаются параметры антенны. Если вы пришли в это окно после расчета антенны, то в эту область автоматически подставляются параметры расчета антенны.

• R – активная часть сопротивления нагрузки. Подставляется автоматически если вы пришли сюда после расчета антенны.
• JX – реактивная часть сопротивления нагрузки. Подставляется автоматически если вы пришли сюда после расчета антенны.
• Match loss – потери в согласующем устройстве. При высоких потерях окно подкрашивается цветом.
• Power – активная мощность, дошедшая до нагрузки.
• VSWR – КСВ до согласования.
• Efficiency – КПД согласующего устройства. При низком КПД окно подкрашивается цветом.



Схема и параметры согласующего устройства.

• Выводится схема согласующего устройства, и напряжения на его входе и выходе.
• В строке Up выводятся ток, напряжение и комплексная мощность в параллельном элементе.
• В строке Us выводятся ток, напряжение и комплексная мощность в последовательном элементе.
• Радиобатоны 1,2,3,4 переключают варианты схемы.  Отображается столько радиобатонов, сколько возможно вариантов согласования для данной нагрузки.
• QL – устанавливает холостую добротность, используемых катушек.
• QC – устанавливает холостую добротность, используемых катушек.



Нижняя управляющая панель.

• Tune – кнопка старта расчета согласующего устройства.
• Set as match – вставить рассчитанное согласующее устройство в текущую модель антенны.
• Frequency plot – открыть окно частотных графиков.
